ALTERNATOR

ALTERNATOR DENGAN IC REGULATOR

Dibandingkan dengan alternator yang memakai regulator tipe kontak point, alternator dengan IC regulator mempunyai keuntungan :

• Tahan terhadap getaran dan tahan lama
• Tegangan output lebih stabil
• Tahanan kumparan rotor lebih kecil sehingga arus dapat diperbesar.

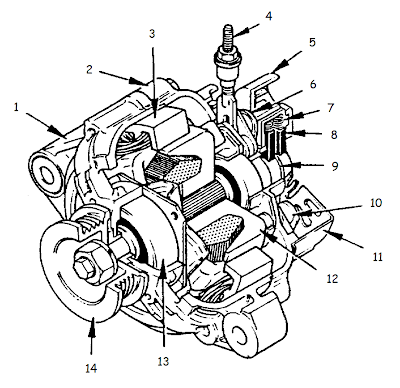

KONSTRUKSI

Alternator dengan IC regulator (small alternator) terdiri dari :

1. Front end frame
2. Rear end frame
3. Stator
4. Terminal B
5. Konektor
6. IC regulator
7. Brush spring
8. Brush (sikat)
9. Slip ring
10. Rectifier
11. Rear end cover
12. Rotor
13. Bearing
14. Pulley

Rotor

Pada beberapa jenis alternator, rotor ada yang dijadikan satu dengan fan, sehingga memungkinkan ukuran alternator menjadi lebih kompak.

Rectifier

Rectifier pada alternator dengan IC regulator mempunyai konstruksi yang lebih kompak (kecil) dibanding dengan alternator dengan regulator tipe kontak point.

IC Regulator

IC regulator berfungsi untuk menjaga tegangan output alternator agar tetap konstan.

IC regulator mempunyai keuntungan :

• Waktu pengaturan tegangan lebih pendek
• Lebih tahan terhadap getaran
• Ukurannya lebih kecil (disatukan dengan alternator).

Dan mempunyai kerugian :

• Harganya mahal
• Kurang tahan terhadap tegangan dan panas yang tinggi.

Ada dua cara pemasangan IC regulator :

1. Add on : IC regulator dipasang di luar alternator
2. Built in : IC regulator dipasang di dalam alternator

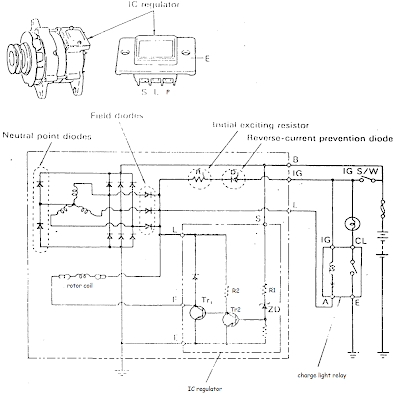

Prinsip Kerja IC Regulator

1. Saat Tegangan Output Pada Terminal B Rendah

Tegangan output belum dapat melewati ZD, sehingga Tr2 “Off”. Tegangan output mengalir ke ba-se Tr1 melalui resistor R1 dan Tr1 “On”. Arus yang mengalir ke rotor coil melalui B > rotor coil > F > Tr1 (On) > E (massa).

2. Saat Tegangan Output Pada Terminal B Tinggi

Tegangan output sudah dapat melewati ZD, sehingga Tr2 “On” dan Tr1 “Off”. Dan arus yang ke rotor coil terputus.

Tipe IC Regulator

1. IC Regulator Tipe A

Cara pemasangan IC regulator ke alternator adalah add on. Jenis IC regulator ini sekarang sudah tidak digunakan lagi.

2. IC Regulator Tipe B

Cara pemasangan IC regulator ke alternator adalah built in. Jenis IC regulator ini digunakan pada semua kendaraan Isuzu yang menggunakan alternator dengan IC regulator.

3. IC Regulator Tipe M

Cara pemasangan IC regulator ke alternator adalah built in. Jenis IC regulator ini digunakan pada kendaraan sedan.
